PAシリーズのインターフェイス情報

PAシリーズのインターフェイス構成の一覧を作成しました。
※ 情報に差異がある場合は、公式ドキュメントを優先してください。

PA-5500 シリーズ

PA-5500 Series Firewall Front Panel
View the front panel components and descriptions of the PA-5500 Series firewall.
docs.paloaltonetworks.com

PA-5500シリーズも、MGTポート用またはLoggingポート用にPAN-SFP-CG(1Gbps/RJ45)が2個同梱されます。

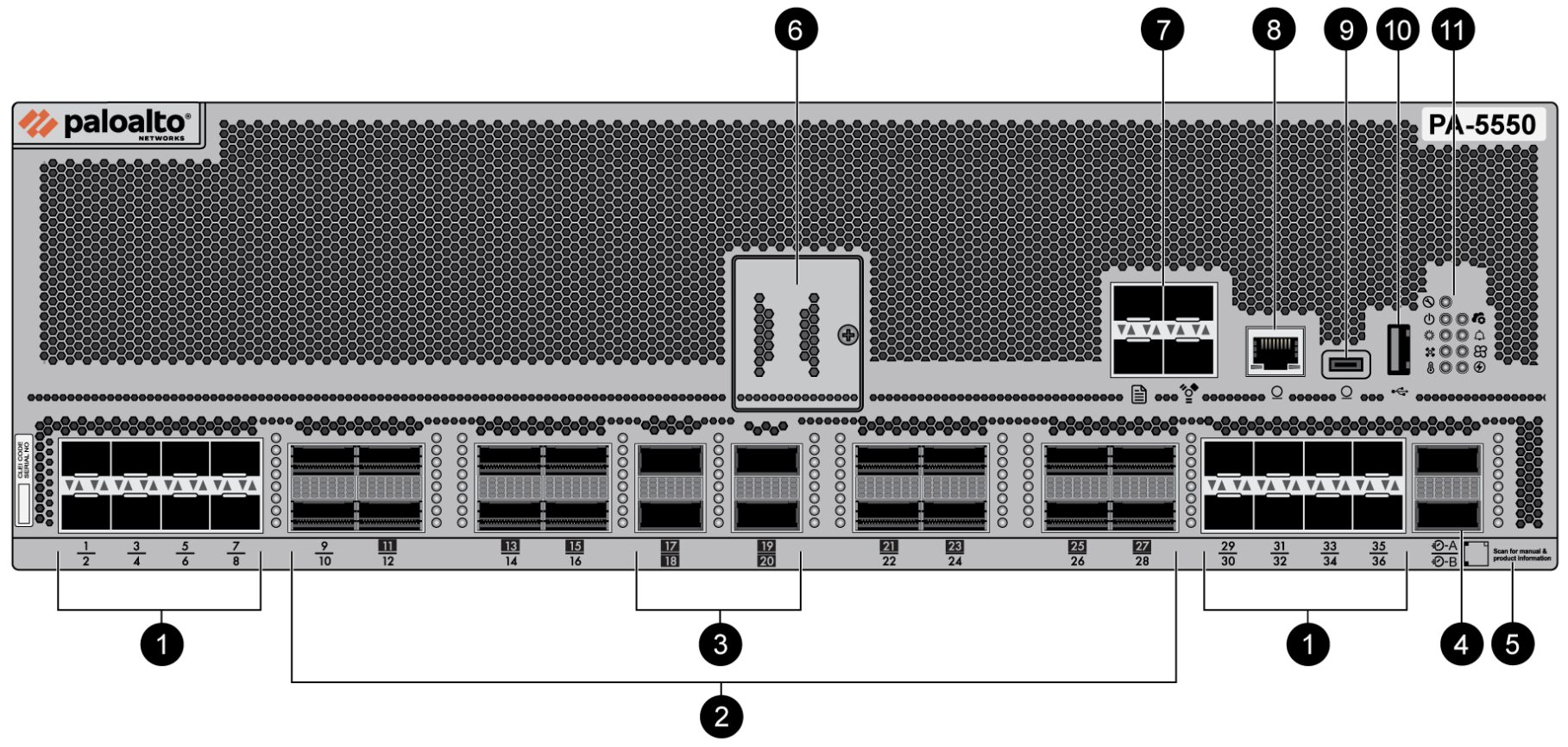

PA-5540、PA-5550

No.COMPONENTDESCRIPTION数量
1eth 1/1 – 8
eth 1/29 – 36		SFP28 (10Gbps/25Gbps)16
2eth 1/9 – 16
eth 1/21 – 28		QSFP+/QSFP28(40Gbps/100Gbps)16
3eth 1/17 – 20QSFP+/QSFP28/QSFP-DD(40Gbps/100Gbps/400Gbps)4
4eHSCI portQSFP+/QSFP28/QSFP-DD(40Gbps/100Gbps/400Gbps)4
5QR Codeドキュメントにアクセスできるようです。–
6System Drive CoverSSDドライブ カバー–
7MGT portSFP(1Gbps)/SFP+(10Gbps)2
7Logging portSFP(1Gbps)/SFP+(10Gbps)2
8CONSOLE (RJ-45)コンソールポート(RJ-45)1
9CONSOLE (USB-C)コンソールポート(Micro USB)1
10USB portUSB ポート（bootstrap用）1
11LED ランプステータスランプ（ PA-5400 Series LEDs )–

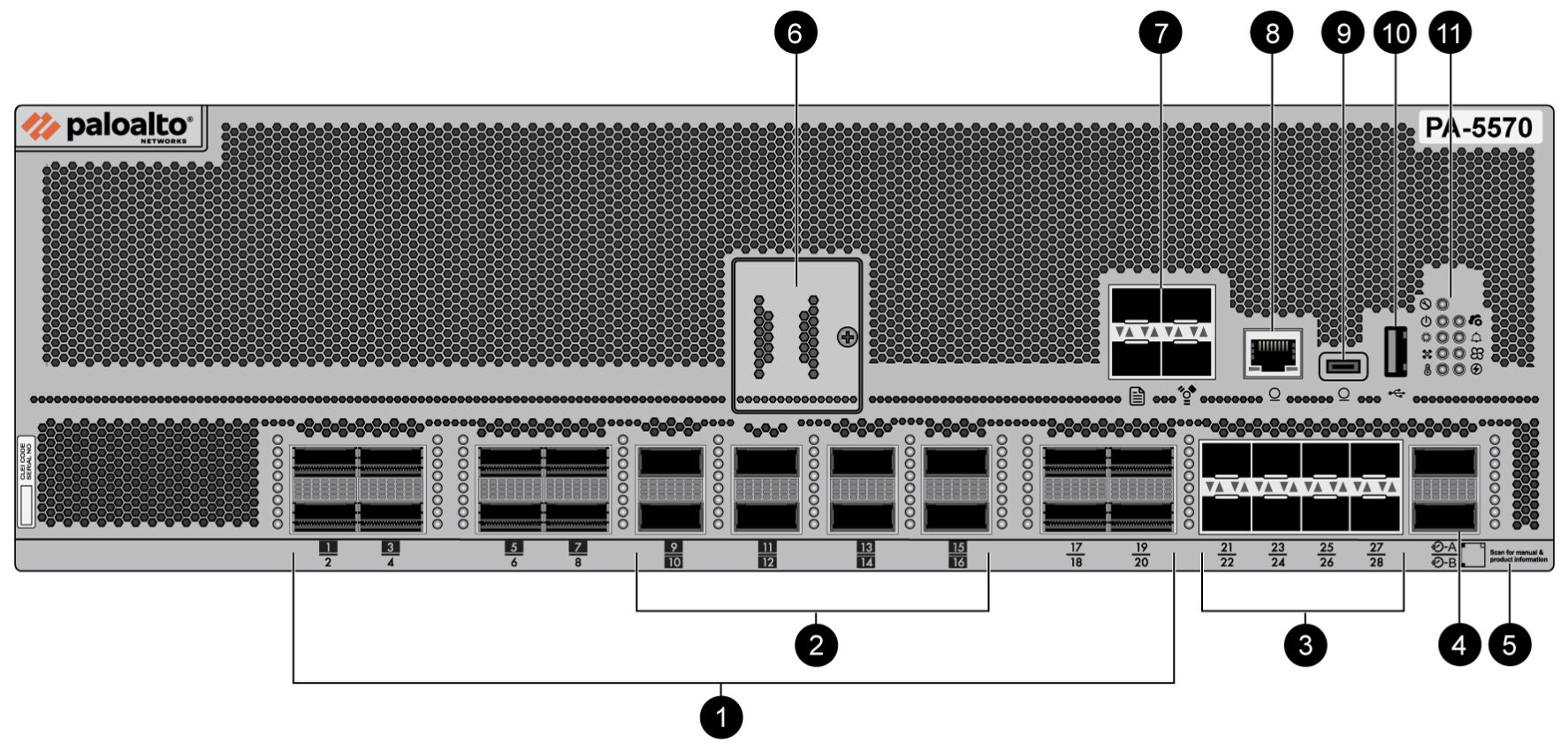

PA-5560、PA-5570、PA-5580

No.COMPONENTDESCRIPTION数量
1eth 1/1 – 8
eth 1/17 – 20		QSFP+/QSFP28(40Gbps/100Gbps)12
2eth 1/9 – 16QSFP+/QSFP28/QSFP-DD(40Gbps/100Gbps/400Gbps)8
3eth 1/21 – 28SFP28 (10Gbps/25Gbps)8
4eHSCI portQSFP+/QSFP28/QSFP-DD(40Gbps/100Gbps/400Gbps)4
5QR Codeドキュメントにアクセスできるようです。–
6System Drive CoverSSDドライブ カバー–
7MGT portSFP(1Gbps)/SFP+(10Gbps)2
7Logging portSFP(1Gbps)/SFP+(10Gbps)2
8CONSOLE (RJ-45)コンソールポート(RJ-45)1
9CONSOLE (USB-C)コンソールポート(Micro USB)1
10USB portUSB ポート（bootstrap用）1
11LED ランプステータスランプ（ PA-5400 Series LEDs )–

PA-5400 シリーズ

PA-5400 Series Front Panel
Learn about the components located on the front of thePA-5400 Series firewall.
docs.paloaltonetworks.com
PA-5400

PA-5400は、MGTポートがSFPモジュールになっていますが、PANSFP-CG(1Gbps/RJ45)が2つ同梱されていますので適宜ご利用ください。

No.COMPONENTDESCRIPTION数量
1eth 1/1 – 8RJ-45 (10Mbps/100Mbps/1Gbps/2.5Gbps/5Gbps/10Gbps)8
2eth 1/9 – 20SFP(1Gbps)/SFP+(10Gbps)12
3eth 1/21 – 24SFP(1Gbps)/SFP+(10Gbps)/SFP28(25Gbps)4
4eth 1/41 – 44QSFP+/QSFP28(40Gbps/100Gbps)4
5HSCI port
(HA-2/HA-3)		QSFP+/QSFP28(40Gbps/100Gbps)1
6HA1-A
HA1-B		SFP(1Gbps)/SFP+(10Gbps)2
7MGT portSFP(1Gbps)/SFP+(10Gbps)1
8CONSOLE (RJ-45)コンソールポート(RJ-45)1
9USB portUSB ポート（bootstrap用）1
10CONSOLE (mUSB)コンソールポート(Micro USB)1
11LED ランプステータスランプ（ PA-5400 Series LEDs )–
12System Drive CoverSSDドライブ カバー–
PA-5400

PA-5200 シリーズ

PA-5200 Front Panel
Learn about the PA-5200 firewall front-panel components.
docs.paloaltonetworks.com
PA-5200
No.COMPONENTDESCRIPTION数量
1eth 1/1 – 4RJ-45 (100Mbps/1Gbps/10Gbps)4
2eth 1/5 – 20SFP(1Gbps)/SFP+(10Gbps)16
3eth 1/21 – 24PA-5220 : QSFP+(40Gbps)
PA-5250/5260 : QSFP+/QSFP28(40Gbps/100Gbps)		4
4HSCI port
(HA-2/HA-3)		PA-5220 : QSFP+(40Gbps)
PA-5250/5260 : QSFP+/QSFP28(40Gbps/100Gbps)		4
5AUX 1
AUX 2 		SFP+(10Gbps)
# HA-1やLog forwardingの代替ポートとして利用可能		2
6HA1-A
HA1-B		RJ-45 (10/100/1000Mbps)2
7CONSOLE (RJ-45)コンソールポート(RJ-45)1
8USB portUSB ポート（bootstrap用）1
9MGT portRJ-45 (10/100/1000Mbps)1
10LED status indicatorsステータスランプ (PA-5200 Series LEDs)–
11Intake air filters吸気フィルター–
PA-5200

PA-3400 シリーズ

PA-3400 Series Front Panel
Learn about the PA-3400 Series firewall front-panel components.
docs.paloaltonetworks.com

PA-3410 / PA-3420

PA-3410 / PA-3420
No.COMPONENTDESCRIPTION数量
1eth 1/1 – 12RJ-45 (10Mbps/100Mbps/1Gbps/2.5Gbps/5Gbps/10Gbps)12
2eth 1/13 – 22SFP(1Gbps)/SFP+(10Gbps)10
3eth 1/23 – 26SFP(1Gbps)/SFP+(10Gbps)/SFP28 (25Gbps)4
4HSCI port
(HA-2/HA-3)		SFP(1Gbps)/SFP+(10Gbps)1
5HA1-A
HA1-B		RJ-45 (10Mbps/100Mbps/1Gbps)2
6MGT portRJ-45 (10Mbps/100Mbps/1Gbps)1
7CONSOLE(RJ-45)コンソールポート(RJ-45)1
8USB portUSB ポート（bootstrap用）1
9CONSOLE(mUSB) コンソールポート(Micro USB)1
10LED status indicatorsステータスランプ (PA-3400 Series LEDs).–
11System Drive CoverSSDドライブ カバー–
PA-3410 / PA-3420

PA-3430 / PA-3440

PA-3430 / PA-3440
No.COMPONENTDESCRIPTION数量
1eth 1/1 – 12RJ-45 (10Mbps/100Mbps/1Gbps/2.5Gbps/5Gbps/10Gbps)12
2eth 1/13 – 22SFP(1Gbps)/SFP+(10Gbps)10
3eth 1/23 – 26SFP(1Gbps)/SFP+(10Gbps)/SFP28 (25Gbps)4
4eth 1/35 – 36QSFP+/QSFP28(40Gbps/100Gbps)2
5HSCI port
(HA-2/HA-3)		SFP(1Gbps)/SFP+(10Gbps)1
6HA1-A
HA1-B		RJ-45 (10Mbps/100Mbps/1Gbps)2
7MGT portRJ-45 (10Mbps/100Mbps/1Gbps)1
8CONSOLE(RJ-45)コンソールポート(RJ-45)1
9USB portUSB ポート（bootstrap用）1
10CONSOLE(mUSB)コンソールポート(Micro USB)1
11LED status indicatorsステータスランプ(PA-3400 Series LEDs).–
12System Drive CoverSSDドライブ カバー–
PA-3430 / PA-3440

PA-3200 シリーズ

Front Panel Description
Learn about the PA-3200 Series firewall front-panel components.
docs.paloaltonetworks.com
PA-3200
No.COMPONENTDESCRIPTION数量
1eth 1/1 – 12RJ-45 (10Mbps/100Mbps/1Gbps)12
2eth 1/13 – 16PA-3220 : SFP(1Gbps)
PA-3250/3260 : SFP(1Gbps)/SFP+10Gbps)		4
2eth 1/17 – 20SFP(1Gbps)/SFP+(10Gbps)4
3eth 1/21 – 24PA-3260 only : QSFP+(40Gbps)4
4HSCI port
(HA-2/HA-3)		SFP+(10Gbps)1
5HA1-A
HA1-B		RJ-45 (10Mbps/100Mbps/1Gbps)2
6MGT portRJ-45 (10Mbps/100Mbps/1Gbps)1
7CONSOLE(RJ-45)コンソールポート(RJ-45)1
8USB portUSB ポート（bootstrap用）1
9CONSOLE(mUSB)コンソールポート(Micro USB)–
10LED status indicatorsステータスランプ (PA-3200 Series LEDs).–
PA-3200

PA-1400 シリーズ

PA-1400 Series Front Panel
Learn about the PA-1400 Series firewall front-panel components.
docs.paloaltonetworks.com

PA-1410とPA-1420でポートの構成がかなり異なっています。

PA-1410 / PA-1420

PA-1410

No.COMPONENTDESCRIPTION数量
1eth 1/1 – 8RJ-45 (10Mbps/100Mbps/1Gbps)8
1eth 1/9 – 12RJ-45 PoE (10Mbps/100Mbps/1Gbps/2.5Gbps/5Gbps)4
2eth 1/13 – 18SFP (1Gbps)6
2eth 1/19 – 22SFP(1Gbps)/SFP+(10Gbps)4
3HSCI port
(HA-2/HA-3)		SFP(1Gbps)/SFP+(10Gbps)1
4HA1-A
HA1-B		RJ-45 (10Mbps/100Mbps/1Gbps)2
5MGT portRJ-45 (10Mbps/100Mbps/1Gbps)1
6CONSOLE(RJ-45)コンソールポート(RJ-45)1
7USB portUSB ポート（bootstrap用）1
8CONSOLE(mUSB)コンソールポート(Micro USB)–
9LED status indicatorsステータスランプ ( PA-1400 Series LEDs)–
PA-1410

PA-1420

No.COMPONENTDESCRIPTION数量
1eth 1/1 – 4RJ-45 (10Mbps/100Mbps/1Gbps)4
1eth 1/4 – 8RJ-45 (10Mbps/100Mbps/1Gbps/2.5Gbps/5Gbps)4
1eth 1/9 – 12RJ-45 PoE (10Mbps/100Mbps/1Gbps/2.5Gbps/5Gbps)4
2eth 1/13 – 14SFP (1Gbps)2
2eth 1/15 – 22SFP(1Gbps)/SFP+(10Gbps)8
3HSCI port
(HA-2/HA-3)		SFP(1Gbps)/SFP+(10Gbps)1
4HA1-A
HA1-B		RJ-45 (10Mbps/100Mbps/1Gbps)2
5MGT portRJ-45 (10Mbps/100Mbps/1Gbps)1
6CONSOLE(RJ-45)コンソールポート(RJ-45)1
7USB portUSB ポート（bootstrap用）1
8CONSOLE(mUSB)コンソールポート(Micro USB)–
9LED status indicatorsステータスランプ ( PA-1400 Series LEDs)–
PA-1420

PA-800 シリーズ

PA-800 Front Panel
docs.paloaltonetworks.com
PA-800
No.COMPONENTDESCRIPTION数量
1eth1/1 – 4RJ-45 (10Mbps/100Mbps/1Gbps)4
2eth 1/5 – 8SFP (1Gbps)4
3eth 1/9 – 12PA-820 : SFP(1Gbps)
PA-850 : SFP(1Gbps) or SFP+(10Gbps) ※排他利用		4
4HA1
HA2		RJ-45 (10Mbps/100Mbps/1Gbps)2
5MGT portRJ-45 (10Mbps/100Mbps/1Gbps)1
6CONSOLE(RJ-45)コンソールポート(RJ-45)1
7USB portUSB ポート（bootstrap用）1
8CONSOLE(mUSB)コンソールポート(Micro USB)–
9LED status indicatorsステータスランプ (PA-800 Series LEDs)–
PA-800

※ PA-850のeth1/9-12 ポートは、この4ポート全体でSFPを利用するかSFP+を利用するかを指定する必要があります。（参考Link）

PA-500 シリーズ

PA-500 Series Firewall Front Panel
View the front panel components and descriptions of the PA-500 Series firewall.
docs.paloaltonetworks.com

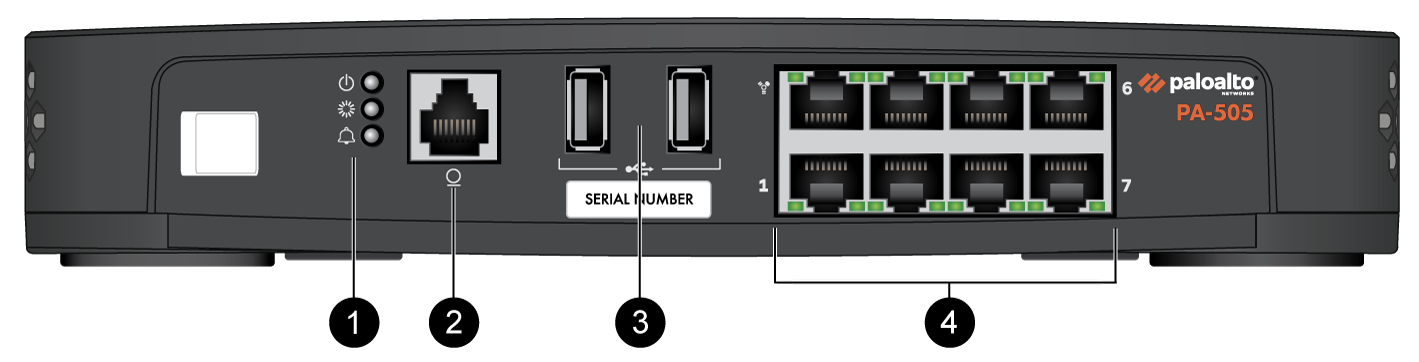

PA-501、PA-505

No.COMPONENTDESCRIPTION数量
1LED status indicatorsステータスランプ (PA-500 Series LEDs)–
2CONSOLE(RJ-45)コンソールポート(RJ-45)1
3USB portUSB ポート（bootstrap用）2
4MGT portRJ-45 (10Mbps/100Mbps/1Gbps)1
4eth 1/1 – 7RJ-45 (10Mbps/100Mbps/1Gbps)7

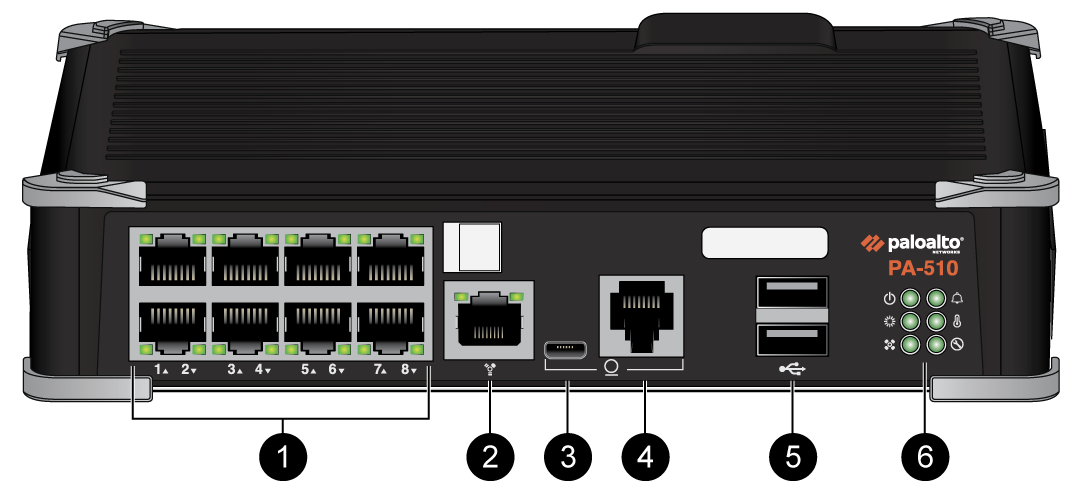

PA-510

No.COMPONENTDESCRIPTION数量
1eth 1/1 – 8RJ-45 (10Mbps/100Mbps/1Gbps)8
2MGT portRJ-45 (1Gbps)1
3CONSOLE(mUSB)コンソールポート(Micro USB)1
4CONSOLE(RJ-45)コンソールポート(RJ-45)1
5USB portUSB ポート（bootstrap用）2
6LED status indicatorsステータスランプ (PA-500 Series LEDs)–

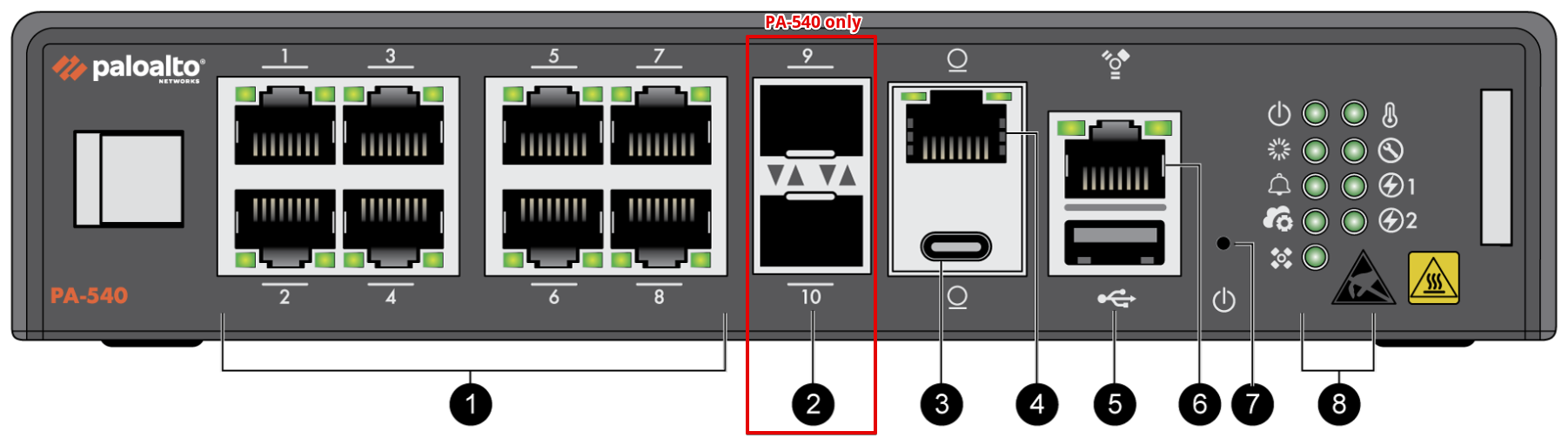

PA-520、PA-540

画像はPA-540のものです。PA-540のみSFPポートが搭載されています。

No.COMPONENTDESCRIPTION数量
1eth 1/1 – 8RJ-45 (10Mbps/100Mbps/1Gbps)8
2eth 1/9 – 10 (PA-540のみ)SFP (1Gbps)2
3CONSOLE(USB-C)コンソールポート1
4CONSOLE(RJ-45)コンソールポート(RJ-45)1
5USB portUSB ポート（bootstrap用）1
6MGT portRJ-45 (1Gbps)1
7Reset Buttonリセットボタン–
8LED status indicatorsステータスランプ (PA-500 Series LEDs)–

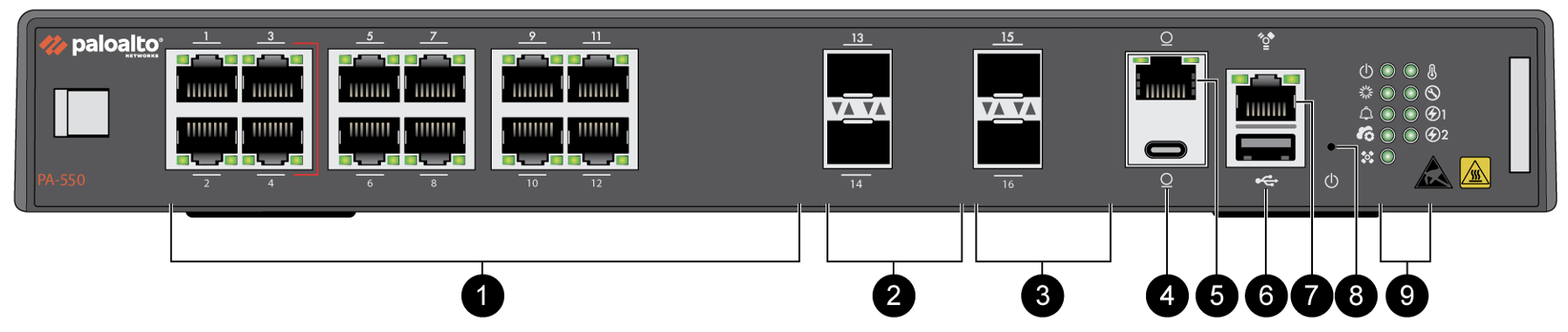

PA-550

No.COMPONENTDESCRIPTION数量
1eth 1/1 – 12RJ-45 (10Mbps/100Mbps/1Gbps)12
2eth 1/9 – 10 SFP (1Gbps)2
3eth 1/11 – 12SFP/SFP+ (1Gbps/10Gbps)2
4CONSOLE(USB-C)コンソールポート1
5CONSOLE(RJ-45)コンソールポート(RJ-45)1
6USB portUSB ポート（bootstrap用）1
7MGT portRJ-45 (1Gbps)1
8Reset Buttonリセットボタン–
9LED status indicatorsステータスランプ (PA-500 Series LEDs)–

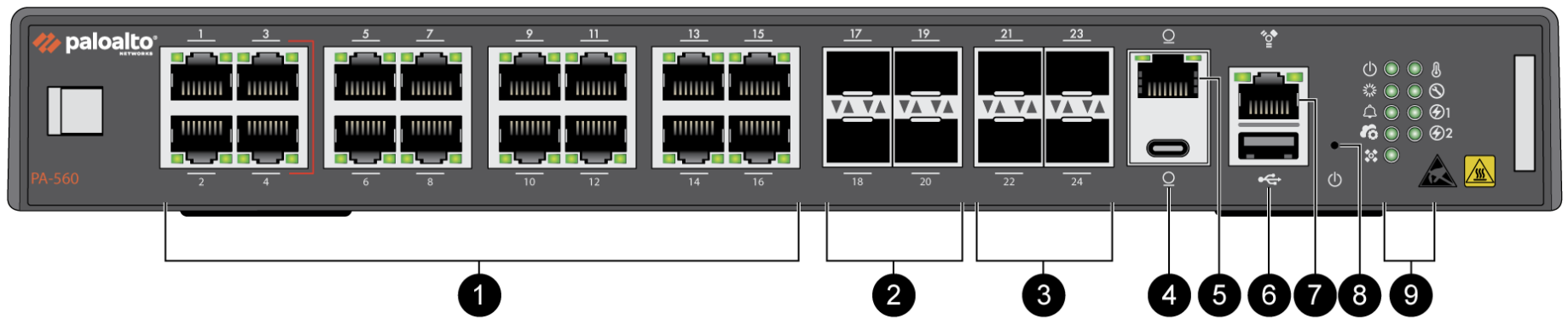

PA-560

No.COMPONENTDESCRIPTION数量
1eth 1/1 – 16RJ-45 (10Mbps/100Mbps/1Gbps)16
2eth 1/17 – 20SFP (1Gbps)4
3eth 1/21 – 24SFP/SFP+ (1Gbps/10Gbps)4
4CONSOLE(USB-C)コンソールポート1
5CONSOLE(RJ-45)コンソールポート(RJ-45)1
6USB portUSB ポート（bootstrap用）1
7MGT portRJ-45 (1Gbps)1
8Reset Buttonリセットボタン–
9LED status indicatorsステータスランプ (PA-500 Series LEDs)–

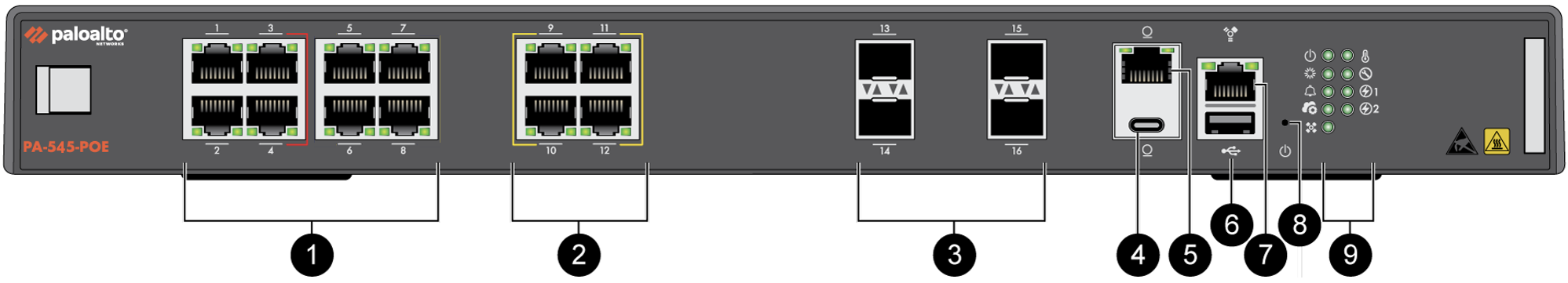

PA-545-POE

No.COMPONENTDESCRIPTION数量
1eth 1/1 – 8RJ-45 (10Mbps/100Mbps/1Gbps)8
2eth 1/9 – 12RJ-45 POE(最大181W)
(1Gbps/2.5Gbps)		4
3eth 1/13 – 16SFP (1Gbps)4
4CONSOLE(USB-C)コンソールポート1
5CONSOLE(RJ-45)コンソールポート(RJ-45)1
6USB portUSB ポート（bootstrap用）1
7MGT portRJ-45 (1Gbps)1
8Reset Buttonリセットボタン–
9LED status indicatorsステータスランプ (PA-500 Series LEDs)

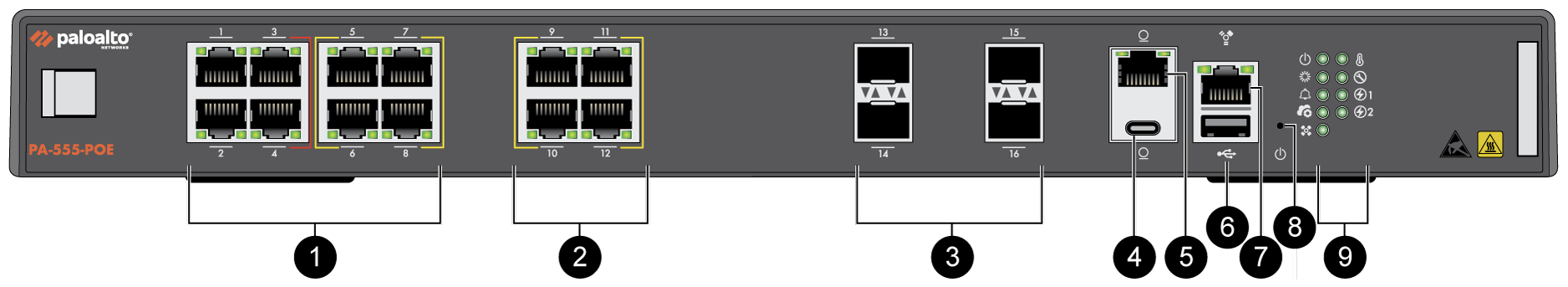

PA-555-POE

No.COMPONENTDESCRIPTION数量
1eth 1/1 – 4RJ-45 (10Mbps/100Mbps/1Gbps)4
1eth 1/5 – 8
RJ-45 POE(最大332W)
(10Mbps/100Mbps/1Gbps)		4
2eth 1/9 – 12RJ-45 POE(最大332W)
(1Gbps/2.5Gbps)		4
3eth 1/13 – 16SFP/SFP+ (1Gbps/10Gbps)4
4CONSOLE(USB-C)コンソールポート1
5CONSOLE(RJ-45)コンソールポート(RJ-45)1
6USB portUSB ポート（bootstrap用）1
7MGT portRJ-45 (1Gbps)1
8Reset Buttonリセットボタン–
9LED status indicatorsステータスランプ (PA-500 Series LEDs)–

PA-400 シリーズ

PA-400 Series Front Panel
Learn about the PA-400 Series firewall front-panel components.
docs.paloaltonetworks.com

PA-410のみディスクレスモデルです。

PA-440 / PA-450 / PA-460

PA-440 / PA-450 / PA-460
No.COMPONENTDESCRIPTION数量
1eth 1/1 – 8RJ-45 (10Mbps/100Mbps/1Gbps)8
2MGT portRJ-45 (1Gbps)1
3CONSOLE(mUSB)コンソールポート(Micro USB)1
4CONSOLE(RJ-45)コンソールポート(RJ-45)1
5USB portUSB ポート（bootstrap用）2
6LED status indicatorsステータスランプ (PA-400 Series LEDs)–

PA-415 / PA-445

PA-415 / PA-445
No.COMPONENTDESCRIPTION数量
1USB portsUSB ポート（bootstrap用）1
2CONSOLE port(RJ-45)コンソールポート(RJ-45)1
3CONSOLE port(Micro USB)コンソールポート(Micro USB)1
4eth 1/1SFP(1Gbps) or RJ-45 (10Mbps/100Mbps/1Gbps) の排他利用1
5MGT portSFP(1Gbps) or RJ-45 (10Mbps/100Mbps/1Gbps) の排他利用1
6eth 1/2 – 5RJ-45 (10Mbps/100Mbps/1Gbps)4
6eth 1/6 – 9RJ-45 PoE (10Mbps/100Mbps/1Gbps)4
7Power adapter inputsDCコネクタ2
8LED status indicatorsステータスランプ (PA-400 Series LEDs)–
PA-415 / PA-445

PA-410

PA-410はディスクレスモデルです。
また、PA-410のみラックマウントキットがなく直接ラックマウントすることはできません。

PA-410
ITEMCOMPONENTDESCRIPTION数量
1LED status indicatorsステータスランプ (PA-400 Series LEDs)–
2CONSOLE portコンソールポート(RJ-45)1
3USB portsUSB ポート（bootstrap用）1
4MGT portRJ-45 (10Mbps/100Mbps/1Gbps)1
4eth 1/1 – 7RJ-45 (10Mbps/100Mbps/1Gbps)7
PA-410
